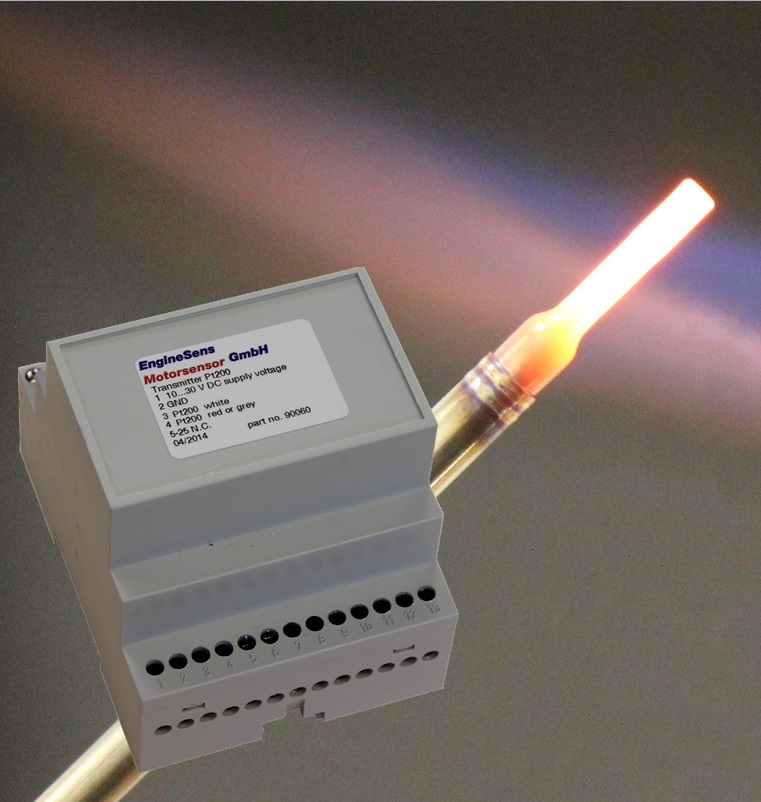

	Transmitter 4...20 mA für Abgasthermometer Pt200 (z.B. HTS oder M-TS Pt200)




	Einbauhinweise als PDF

Typ / Type	Transmitter PT200

Signaleingang / signal input	Pt 200 (TS-200, M-TS)
Ausgangssignal / signal output	4…20mA
Spannungsversorgung / power supply	12….30 V DC
Messbereich / measuring range	-20°C .... +950°C
Einsatzbedingungen / applikation conditions	Hutschienengehäuse IP20/ DIN rail mount IP20
Umgebungstemperatur / ambient temperature	-20…+60°C
Lagertemperatur / storage temperature	-40… +85°C
Auflösung / resolution	1°C-Schritte / 1°C steps
Anschlussklemmen / connection screws	Steckklemmen bis 1,5 mm² / max. 1.5 mm²
Gehäuse L x B x H / box L x W x H	90,0 x 71,0 x 70,0 mm
Zubehör / accessories	Festspannungsnetzteil 24V…250mA / fixed voltage power supply 24V…250mA
Bestellcode / order code	90060


		Kennlinie Signalausgang


	Der Transmitter Pt200 wandelt das Signal eines Abgastemperaturfühlers mit Pt200-Element (z.B. unsere Baureihen HTS und M-TS) in ein 4-20 mA Signal um. Dieses Signal ist im Bereich der BHKW und Stationärmotoren sehr beliebt, da es weitgehend unempfindlich gegenüber elektronischen Störungen ist und die Leitungslänge keinen Offset bewirkt.
