EngineSens Motorsensor entwickelte universellen Temperaturfühler „M-TS“ auf Basis Pt200 und Pt1000

Das Viernheimer Unternehmen entwickelte mit dem „M-TS“ einen universell einsetzbaren Temperaturfühler auf Widerstandsbasis. „Wir wollten bewährte Technologien mit modernen Fertigungsverfahren verbinden“, so der Geschäftsführer S. Carstens. „Im Automobilbau häufig eingesetzte NTC-Sensorelemente sind standardmäßig nur bis 300 °C einsetzbar. Unser Produkt deckt von vornherein den erweiterten Temperaturbereich von -40°C bis +850°C ab. Daher fiel die Entscheidung zugunsten eines Pt-Elements, der aufgrund seines hohen Grundwiderstandes die Applikation unabhängig von Leitungs- und Kontaktwiderständen macht.“  Der Sensor ist universell einsetzbar zur Messung von Gastemperaturen, insbesondere im Abgasbereich.

M-TS bent version small

Temperaturfühler M-TS gebogene Version 80200, 80014 und 80207

Basis ist ein Mantelthermometer, wie es auf jedem Prüfstand millionenfach bewährt im Einsatz ist. Dieses wird mit flexiblen Fertigungsmethoden in einer Stützhülse fixiert und abgedichtet. Somit ist es möglich auch kleinere Bedarfe individuell an Kundenwünsche anzupassen und dennoch anspruchsvolle Kostenziele zu erfüllen. Die Fixierung erfolgt mittels Überwurfmutter oder gebohrter Schraube. Damit entfällt das lästige Drehen des Sensors während der Montage. Kabellängen, Eintauchtiefen, Stecker und Befestigungsmöglichkeiten werden kundenspezifisch ausgeführt.

Typ / Type

M-TS Pt1000 gerade/straight

M-TS Pt1000 gebogen/bent

Temperaturbereich /Temperature range

 -40°C ...+400°C

 -40°C ...+400°C

Nennwiderstand / nominal resistance

Pt 1000 Ohm bei / at 0°C gem. /acc. DIN EN 60751

Pt 1000 Ohm bei / at 0°C gem. /acc. DIN EN 60751

Kennlinie / characteristic curve

linear -40°C ....+400°C

linear -40°C ....+400°C

Eintauchtiefe / immersion depth

45 mm

45 mm

Toleranzklasse / Tolerance class

B gem./acc. DIN EN 60751

B gem./acc. DIN EN 60751

Schutzrohr / protective tube

1.4571 oder 1.4301

1.4571 oder 1.4301

Befestigung / fastening

Überwurfmutter / union nut M14x1,5; Material 1.4571 oder optional Hohlschraube / or optional hollow screw M14x1,5

Überwurfmutter / union nut M14x1,5; Material 1.4571 oder optional Hohlschraube / or optional hollow screw M14x1,5

Anschlußkabel / connection cable

2 x 0,5 mm²

2 x 0,5 mm²

Länge Anschlußkabel / length of connection cable

1000 mm

300 mm

Einsatzbedingungen / conditions of use

heiße Medien wie Abgas / hot gases e.g. exhaust gas

heiße Medien wie Abgas / hot gases e.g. exhaust gas

empfohlene Spannungsversorgung / recommended voltage

5 V stabilisiert / stabilized

5 V stabilisiert / stabilized

empfohlener Vorwiderstand / recommended pull-up resistor

4000 Ohm +/- 0,1 %

4000 Ohm +/- 0,1 %

Bestellcode / order code

80011

80014

Einbauhinweise M-TS Pt1000

Zeichnung gestreckte Version Pt1000 80011

Zeichnung gebogene Version Pt1000 80014

Kennlinie Pt1000 gem. DIN EN 60751 Toleranzklasse B bis 400°C

M-TS gas temperature probe 400°C Pt1000_small3

Temperaturfühler M-TS bis 400°C gestreckte kurze Ausführung 80011

Typ / Type

M-TS Pt200 bent

M-TS Pt200 straight

M-TS Pt200 bent

Temperaturbereich /Temperature range

 -40°C ...+750°C

 -40°C ...+850°C

 -40°C ...+850°C

Nennwiderstand / nominal resistance

Pt 200 Ohm bei / at 0°C

Pt 200 Ohm bei / at 0°C

Pt 200 Ohm bei / at 0°C

Kennlinie / characteristic curve

linear -40°C ....+750°C

linear -40°C ....+850°C

linear -40°C ....+850°C

Eintauchtiefe / immersion depth

45 mm

50 mm

50 mm

Toleranzklasse / Tolerance class







Schutzrohr / protective tube

1.4571 oder 1.4301

1.4571 oder 1.4301

1.4571 oder 1.4301

Befestigung / fastening

Überwurfmutter / female nut M14x1,5; Material 1.4571 oder optional Hohlschraube / or optional hollow screw M14x1,5

Überwurfmutter / female nut M14x1,5; Material 1.4571

Hohlschraube / male nut M14x1,5; Material 1.4571

Anschlußkabel / connection cable

2 x 0,5 mm²

2 x 0,5 mm²

2 x 0,5 mm²

Länge Anschlußkabel / length of connection cable

300 mm

800 mm

800 mm

Einsatzbedingungen / conditions of use

heiße Medien wie Abgas / hot gases e.g. exhaust gas

heiße Medien wie Abgas / hot gases e.g. exhaust gas

heiße Medien wie Abgas / hot gases e.g. exhaust gas

empfohlene Spannungsversorgung / recommended voltage

5 V stabilisiert / stabilized

5 V stabilisiert / stabilized

5 V stabilisiert / stabilized

empfohlener Vorwiderstand / recommended pull-up resistor

1000 Ohm +/- 0,1 %

1000 Ohm +/- 0,1 %

1000 Ohm +/- 0,1 %

Bestellcode / order code

80200

80206

80207

SO-200

Einbauhinweise M-TS Pt200

Zeichnung gebogene Version Pt200 Überwurfmutter bis 750°C 80200

Zeichnung gerade Version Pt200 Überwurfmutter bis 850°C 80206

Zeichnung gerade Version Pt200 Hohlschraube bis 850°C 80207

Einschweißmuffe zur Befestigung in Rohrleitungen SO-200 40100

Montagehinweise für Einschweissmuffe SO-200

80206 M-TS Pt200

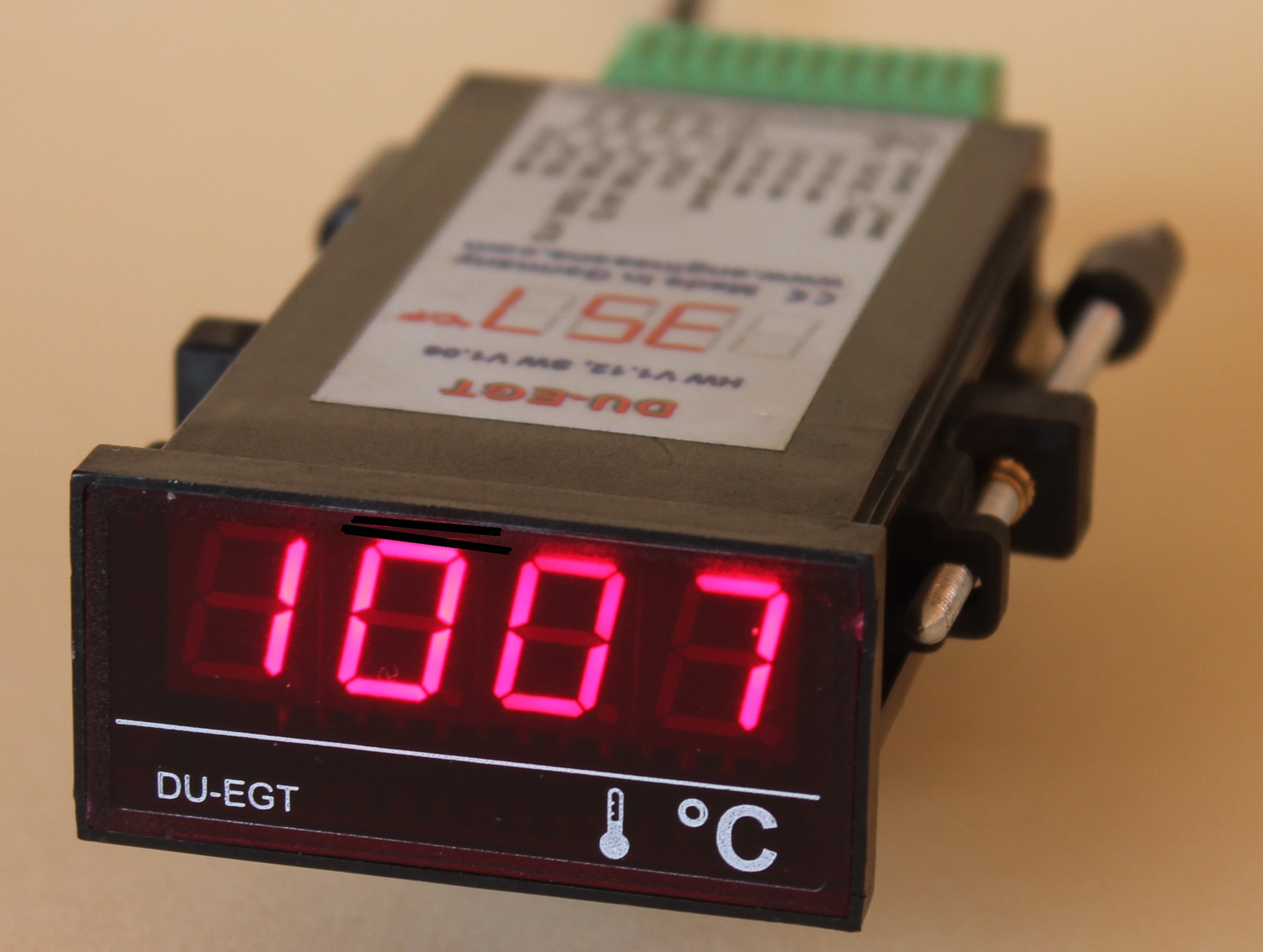

DU-EGT

70200 Temperaturanzeige DU-EGT

passend zum M-TS und allen Pt1000  gem. DIN EN 60751 und Pt 200 in 2-Leiter-Schaltung
